Geschlossene Bauart

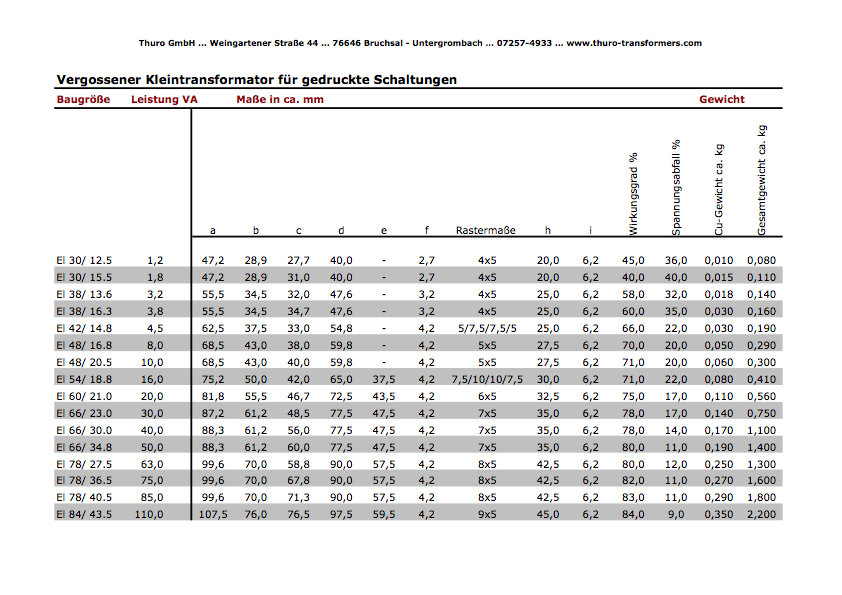

Typ LG
- In Kunststoffbecher vergossener Kleintransformator für gedruckte Schaltung
- 2-Kammer-Wicklung mit Lötschwert- bzw. Lötstiftanschlüssen nach Bestückungsplan
- Isolationsklasse T40/E nach VDE 0551

![]() |
Bestückungsplan |
![]() |

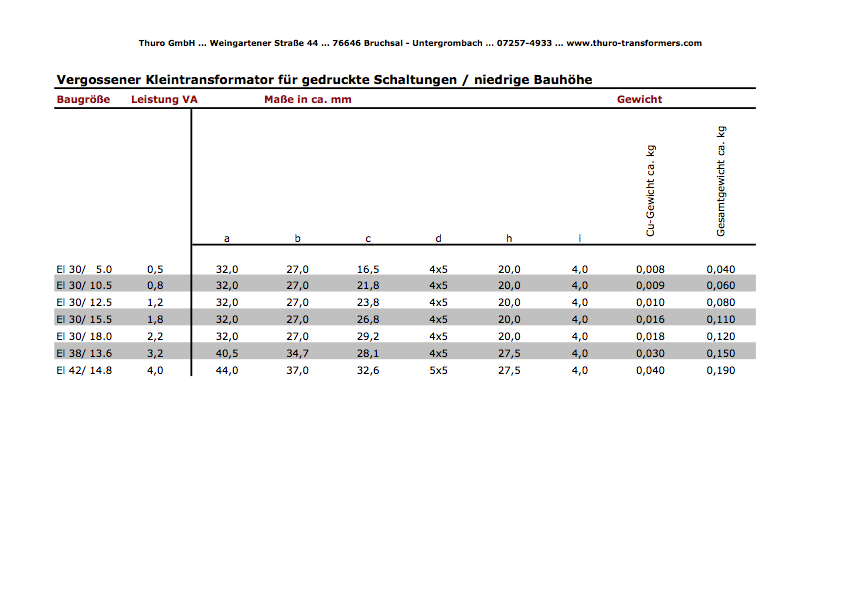

Typ LGN - Niedrige Bauhöhe
- In Kunststoffbecher vergossener Kleintransformator für gedruckte Schaltung
- 2-Kammer-Wicklung mit Lötschwert- bzw. Lötstiftanschlüssen nach Bestückungsplan
- Isolationsklasse T40/E nach VDE 0551
- Niedrige Bauhöhe

![]() |
Bestückungsplan |
![]() |

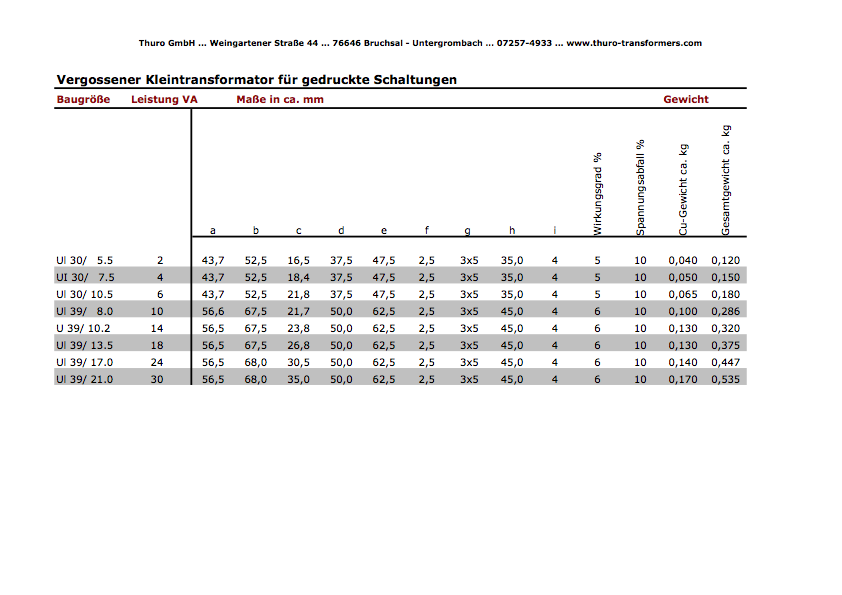

Typ FLG - flache Ausführung
- In Kunststoffbecher vergossener Kleintransformator in flacher Ausführung
- geeignet zum Einbau in gedruckte Schaltungen
- 2-Kammer-Wicklung mit Lötschwert
- UI-Schnitt mit Lötstiftanschlüssen
- Isolationsklasse T40/E nach VDE 0551

Bestückungsplan | |||
![]() | ![]() |
